回路を静電気から保護する目的で使用されるESD保護ダイオードは、配線ラインに気を付ける必要があります。

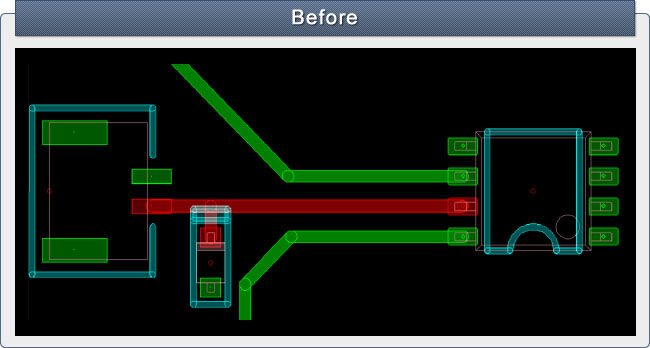

上記の例では、ESD保護ラインとされていないラインが並走して配線されています。
このような配線にすると保護されていないラインはノイズの影響を受けやすくなります。

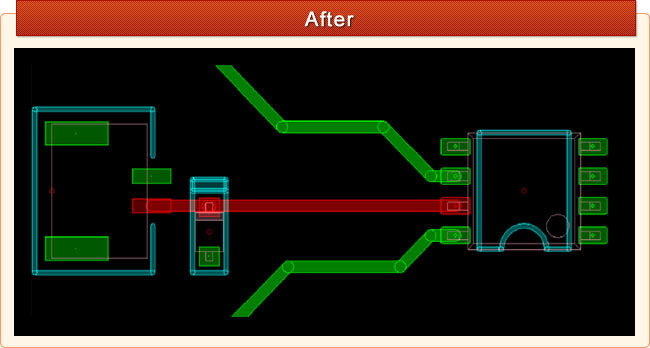

ESD保護ダイオードを使用して配線する場合、上記の様に素子を通過するように配線し、保護ラインに他のラインを近づけないようにします。
また、ESD侵入源とESD保護ダイオードまでのラインは特に注意が必要です。
プリント基板上ではノイズ対策用の様々な部品が使用されますが、ただ部品を使用するだけでは想定したノイズ除去効果を得ることはできません。
他の配線も考慮した、部品配置やパターン設計を行なう必要があります。
