プリント基板には長方形や円形などさまざまな形状があります。

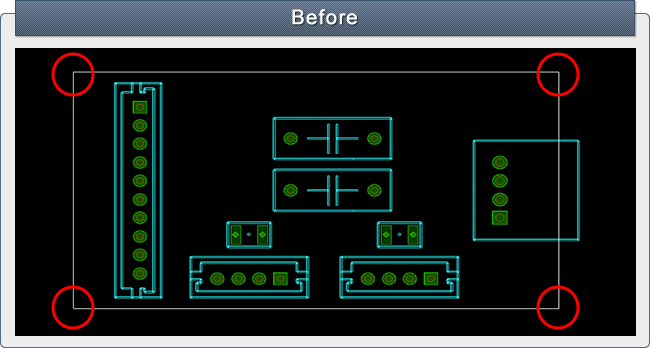

上記の例は長方形の基板形状ですが、コーナーにはRが付いていない為にとがった状態となっています。この部分に接触する事で、基板使用時にけがの原因になったり、運搬時などに梱包材を破損させてしまうことがあります。また、とがった部分が欠けてしまう可能性もあります。

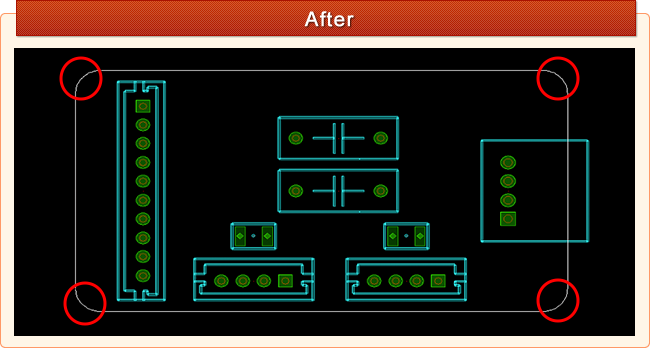

可能な場合は基板のコーナーにＲを付けるようにします。上記の例のように、コーナーにR3.0mmやR5.0mmを付ける事で、接触した場合でも基板使用時のけがや、運搬時の梱包材の破損などを防止する事ができます。捨て基板が付いている場合は、捨て基板にもＲを付けます。

基板形状が変わってしまう為、Ｒを付けられない場合もありますが可能な場合はR3.0mmからR5.0mmを付ける事で、基板使用時を考慮した設計ができます。
