プリント基板設計のポイント

シルク文字が隠れないように注意する

プリント基板では取付穴の周囲やサイド型コネクタの勘合側に部品配置、配線禁止などの領域があります。

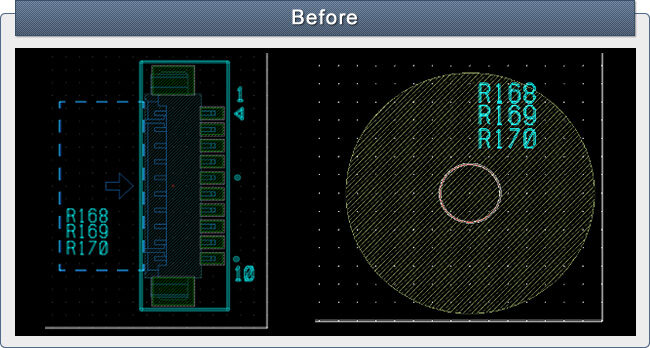

ねじを取り付ける際のパターンショートや、コネクタ勘合時に部品への接触を避けるためですが、上記の例ではコネクタ勘合部や取付け穴周辺にシルク文字が配置されています。

シルク文字ですので、パターンショートや部品接触はありません。

パターン設計時には、ねじやハウジングは取り付きませんので問題ありませんが、基板使用時にシルク文字が隠れて見えなくなってしまいます。

プリント基板を設計する際は、部品配置、配線禁止領域をよく確認しておくことも重要です。

取付穴やコネクタ周辺は、プリント基板を使用する際にネジやハウジングが取り付けられます。

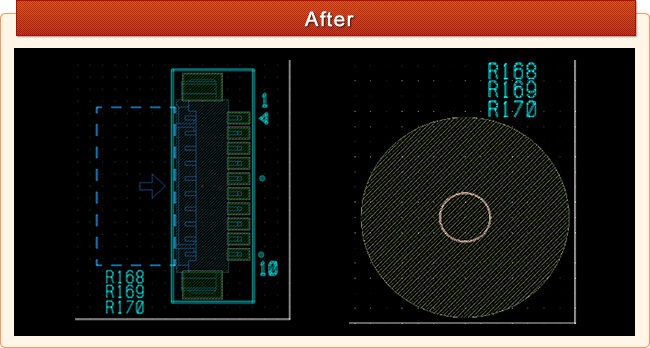

禁止領域ですので部品配置、配線を避けるのはもちろんですが、シルク文字やロゴマークなども避けることで、プリント基板使用時に隠れてしまうことを防ぐことができます。

パターン設計時には影響のないシルク文字でも、部品実装時や基板使用時に隠れて見えなくなってしまうこともあります。

後工程のことも考えてシルク文字の配置を行うことが品質向上につながります。
