複数のプリント基板を面付けする場合にミシン目を使用することがありますが、設置する場所に注意する必要があります。

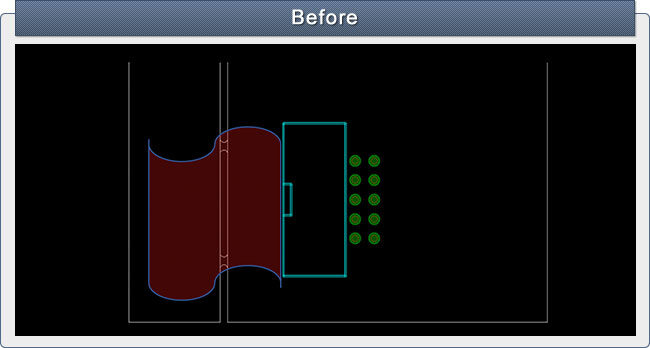

上記の例ではサイド型コネクタ勘合側にミシン目を2か所使用して面付けされています。
基板分割した際にはミシン目のバリが出ますので、コネクタ使用時にケーブルが接触し傷付けたり断線させてしまう可能性があります。

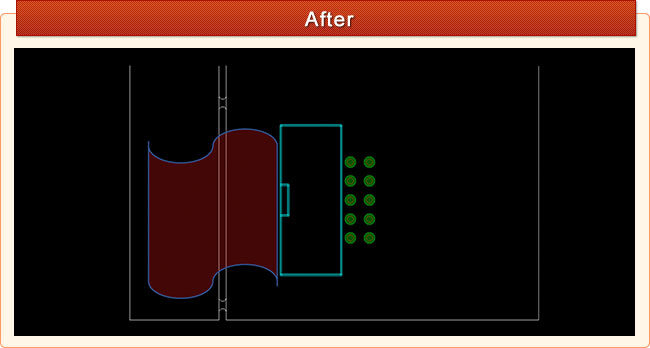

複数のプリント基板をミシン目で面付けする場合、ケーブルが接触するような部分のミシン目は出来るだけ使用しないようにします。
上記の様に勘合側付近はケーブルが来ることが予想されますので、面付けをする際はミシン目を避けるかⅤカットなどにします。
ミシン目を使用した場合でもバリ取りを行う事で防止できます。フレキケーブルなど基板側面を通るような場合は特に注意が必要です。
複数のプリント基板をミシン目で面付けする場合、分割時のパターン剥がれや部品割れ、部品外れのトラブルを出さないように考慮して設計することも重要ですが、基板使用時のトラブルも起さないように考慮することも重要となります。
