今回はダンピング抵抗の値による波形の違いをシミュレーションしてみます。
ダンピング抵抗の値を変えて、どのように波形が変わるか確認します。
抵抗は０Ω（無し）、２２Ω、３３Ω、５６Ωで送信端側に取付けて確認してみます。
（ドライバから抵抗までの距離5mm、抵抗からレシーバまでの距離50mmで確認）

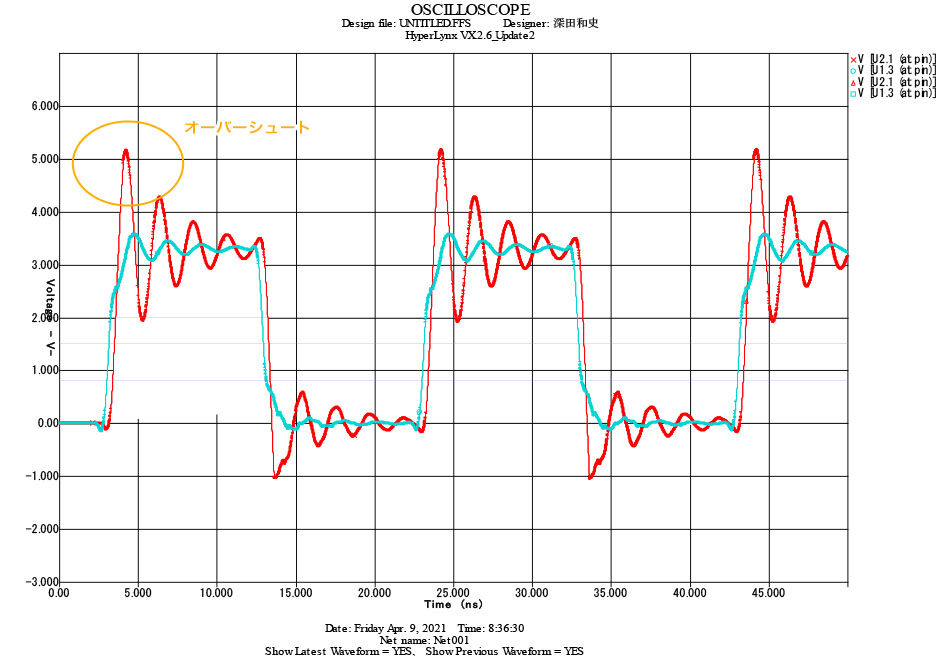

●０Ω（無し）で確認してみます。

オーバーシュートが非常に大きく、リンギングがあります。
デバイスの破壊や、跳ね返りの信号電圧が閾値を超えそうな為、誤作動を引き起こす可能性がありそうです。
抵抗は０Ω（無し）では良くなさそうです。

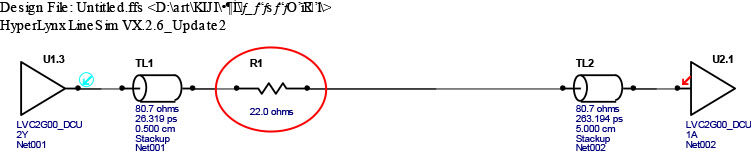

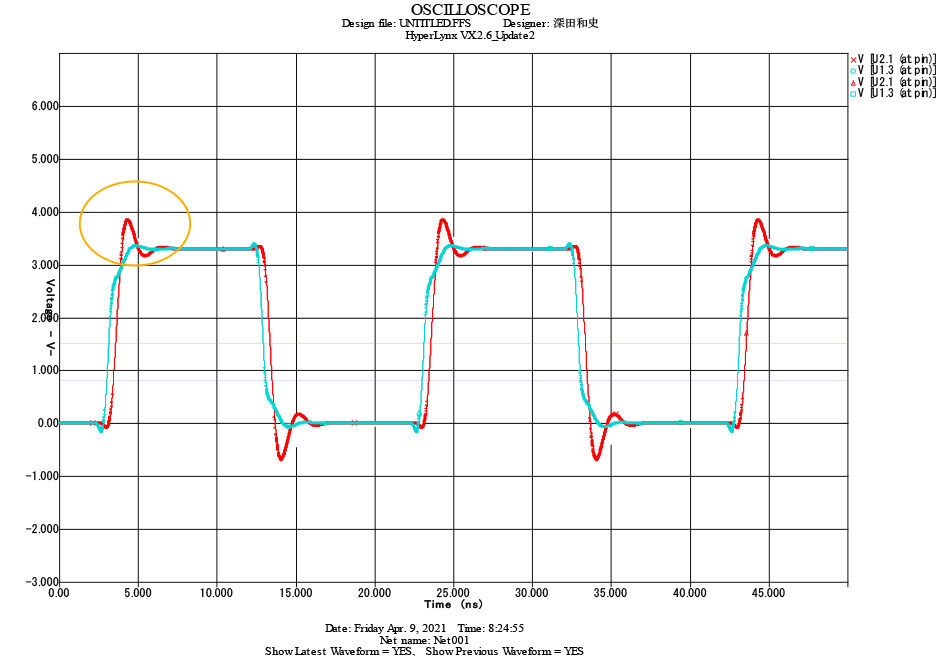

●22Ωで確認してみます。

オーバーシュートがかなり小さくなりました。
リンギングも小さくなっています。

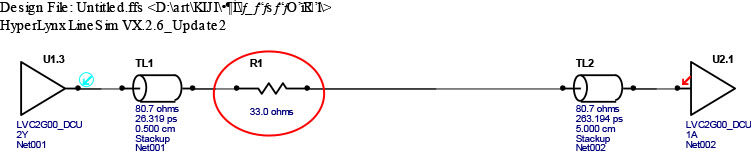

●33Ωで確認してみます。

オーバーシュートも小さくなり、リンギングがほとんどなりました。

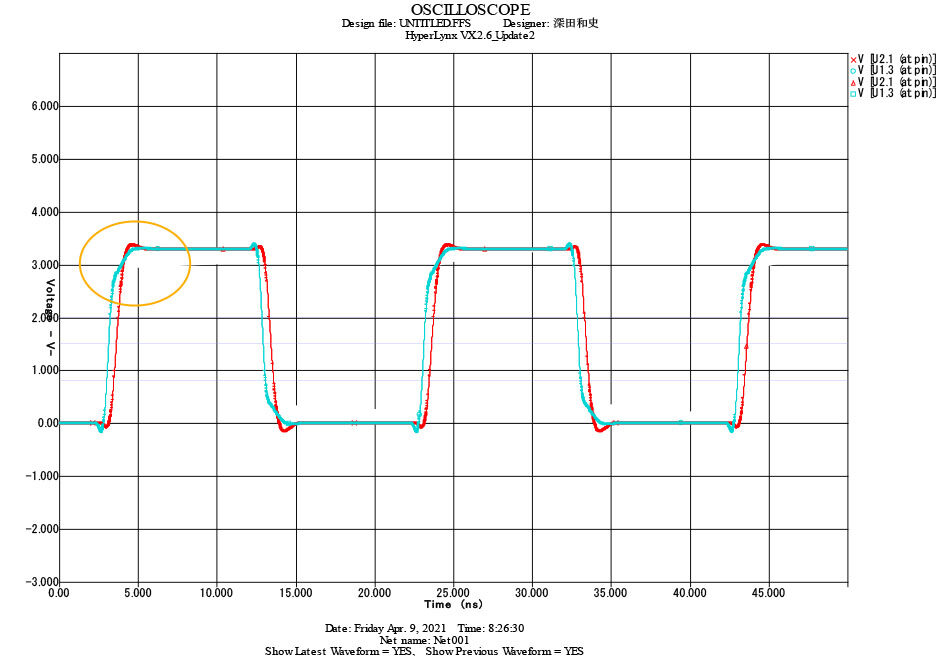

●56Ωで確認してみます。

オーバーシュートもほぼなくなりきれいな波形になりました。



以上の事から、今回のデモの回路では抵抗の値は５６Ωが良さそうです。
抵抗追加は波形改善の対策としては簡単に行う事が出来ます。
シミュレーションでは抵抗値を変えて、すぐに確認ができます。

今回は抵抗値だけを変えて波形を見てみましたが、
ドライブ能力、基板の仕様、配線方法等の組み合わせでどんな波形になるかが決まり、
ダンピング抵抗も必要/不要/抵抗値が決まります。

直列終端（ダンピング抵抗）を取り付ける時は最適な値を確認する事が大切になります。
