今回はパターンインピーダンスが変わると波形がどのように変化するかシミュレーションで確認してみます。
通常の基板構成とパターン幅では、シングルのインピーダンス値は 30～80Ω程度になります。（パターン長は20cm）



●７５Ω



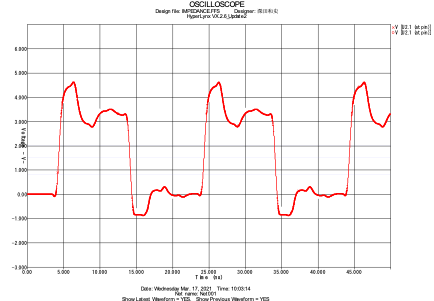

●３０Ω





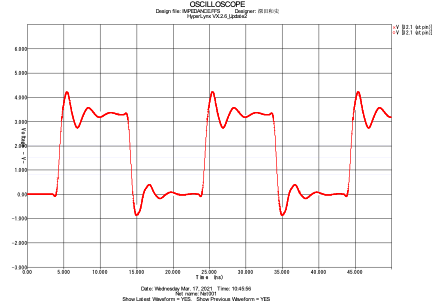

●３０Ωから７５Ωに変化(30Ωで10cm、75Ωで10cm)





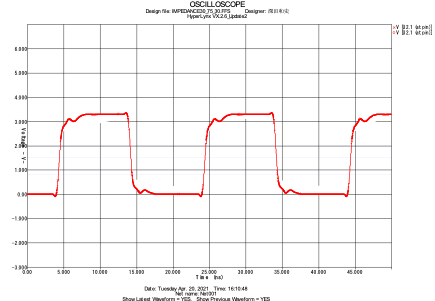

●３０Ωから７５Ωに変化後３０Ω(30Ωは0.5cm)



インピーダンスはパターン幅が変わったとき（直角配線）や内層ベタパターンのスリット上を通った時などに変化します。
パターンインピーダンスだけでも、波形は違ってきますのでインピーダンスを合わせるのも大切です。
また、高周波信号になればなるほど信号波形の乱れや劣化の特性に対する影響が大きいためにインピーダンスを変化させないことも重要です。
