実装を考慮したプリント基板設計のポイント実装を考慮したプリント
基板設計のポイント

ミシン目と部品の位置関係に注意する

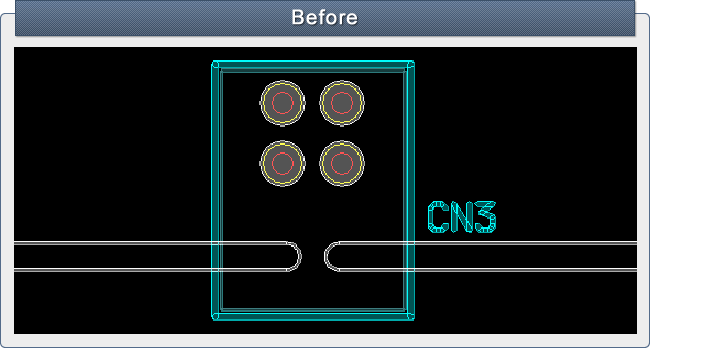

複数のプリント基板を面付けする場合、ミシン目を使用することがありますが、 コネクタなど部品によっては、基板の外側にはみ出していることもあります。 部品を実装後、基板を分割しますが、ミシン目の上に部品があると、 基板分割時に割りにくくなり、ミシン目のバリにより部品を傷つけてしまう可能性もあります。

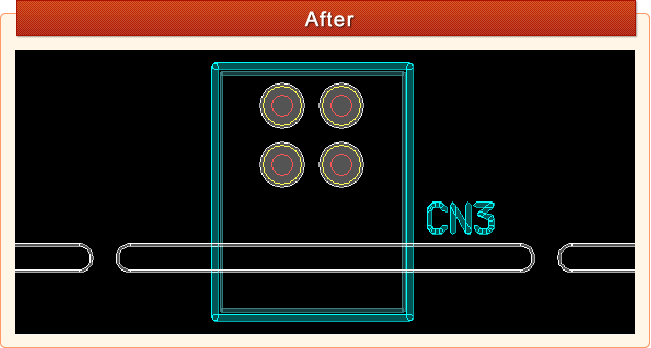

複数のプリント基板を面付けする場合、ミシン目と部品の位置には注意が必要です。 ミシン目と部品の位置が重ならないように設計を行う必要があります。

プリント基板の設計には、実装後の対応についても考慮が必要となります。 製造工程まで考慮することで、品質向上につながります。
